典型應用
1、幾乎可以適用于各種工業自動化過程控制中的液位測量與控制
2、石油、化工、冶金、電力、市政、水處理、鍋爐等
產品特點
1、安全可靠，安裝方便，性能穩定
2、材質多樣，可按需定制壓力等
18991129503

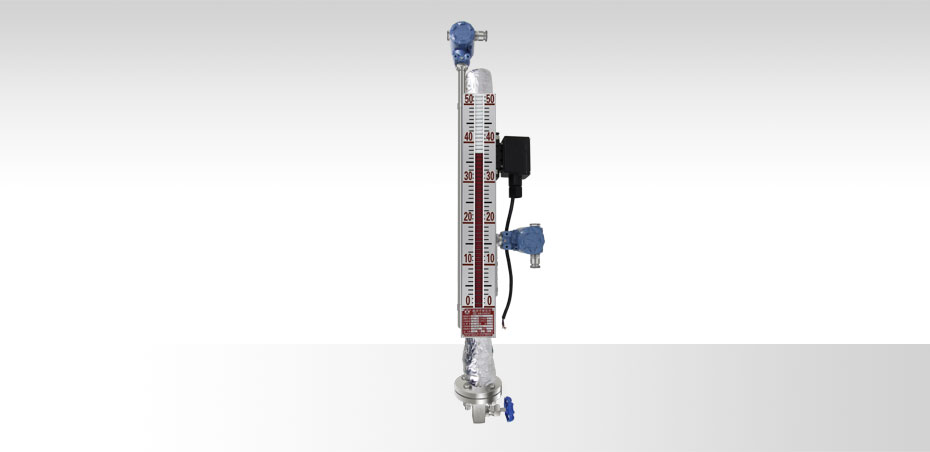

磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。
產品可通過加裝電阻干簧或磁致伸縮液位變送器，可就地數字顯示，或?qū)⑤敵?-20mA標準遠傳電信號，供記錄顯示儀表或工業過程控制中心使用。也可通過加裝磁性控制開關，對液面監控報警或通過繼電器控制電機電泵工作。
使用要求
1、量程范圍：0～300mm～5500mm

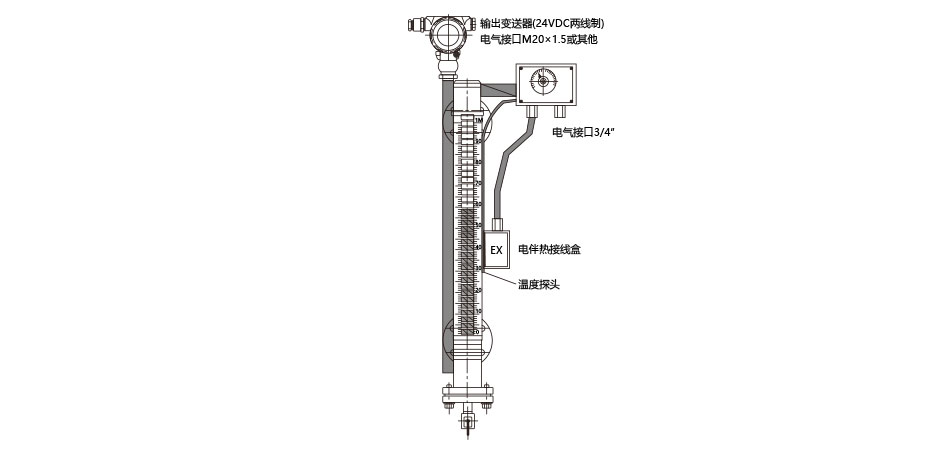

2、安裝方式：側裝，法蘭固定
| 本體材質 | 304/316L/夾套304/普通不銹鋼 |
| 恒溫控制器 | 氣壓溫控原理，溫度可調，膠木材料，防爆EXDLLBT4 |
| 溫控器電器接口 | G3/4"(恒溫伴熱由此接線) |
| 伴熱電源 | 220VAC |

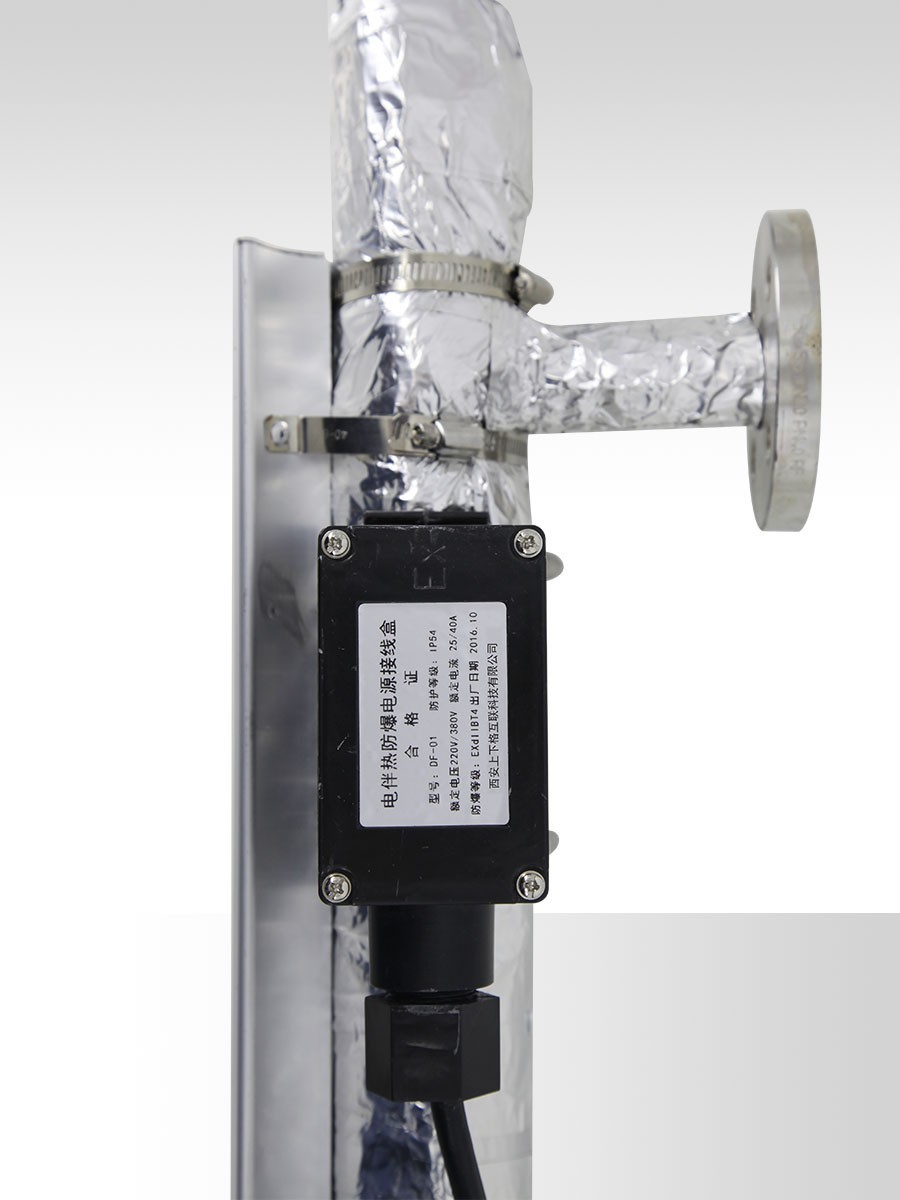

| 電伴熱接線盒 | 膠木材料，防爆EXDLLBT4 |
|
電伴熱接線盒電器接口 |
G3/4"(普通伴熱由此接線，無恒溫控制器) |
| 電源 | 220VAC |
| 浮球材質 | 304/316/鈦 |
| 磁翻板材質 | 全鋁合金(密封型) |
| 介質工作壓力 | -0.1MPa～6.3MPa |
| 介質工作溫度 | -30℃～100℃ |
| 介質粘度 | ≤10-4m2/s |
|
介質密度 |
≥0.4g/cm3 |
| 測量范圍 | 0～300mm～5500mm |
| 安裝法蘭 | 根據用戶要求(GB,HB,ANSI標準等等) |
| 排污/排氣 | ≤4.0MPa標配1/2"內螺紋排污閥，其他根據用戶要求 |
| 選配 | 干簧管液位變送器，磁致伸縮液位變送器，(最長2500mm)，磁控液位開關 |
| 適用介質 | 對304/316無腐蝕，且介質隨環境溫度降低易粘稠、結塊、結晶等等，例如原油和水混合物，根據工藝和生產現場情況要求，需要伴熱 |
變送器通過卡箍捆綁在磁翻板液位計主導管外側，使其和液位計處于同一磁偶系統中。當磁浮子隨著液位上下移動時，對應液位位置的干簧芯片組受浮子內磁場的作用和動作，電阻鏈值發生變化，通過轉換模塊將變化的電阻信號轉換為4～20mADC標準信號，傳輸給二次儀表、PLC、DCS，從而實現液位顯示、控制、調節和報警的目的。
通過卡箍固定在磁翻板測量筒上；變送器盒可選擇上端安裝，也可選擇下端安裝；
注意：變送器屬于電子精密件，受環境影響較為強烈。正常使用溫度范圍為-40～85℃，超出此范圍可能會存在顯示不清晰或通信中斷。
控制開關由干簧管及電路模塊組成，結構緊湊、堅固耐用、帶保持（記憶）型控制開關。該液位控制開關以捆綁的形式固定在磁浮子液位計/磁翻板液位計的外側，使其處于液位計同一磁場系統中，當磁性浮子隨液位上下移動時，對應液位位置的干簧管受浮子內磁場的作用吸合，通過轉換模塊將變化的信號轉換成無源開關信號輸出。
通過卡箍固定在磁翻板測量筒上；固定位置可以調節，用戶可以根據需求調整高度。
注意：變送器屬于電子精密件，受環境影響較為強烈。正常使用溫度范圍為-40℃～85℃，超出此范圍可能會存在顯示不清晰或通信中斷。
