在現代化工生產過程中，儀表系統作為“工藝之眼”，承擔著實時監測、過程控制和安全生產的關鍵職能。其中，磁翻板液位計作為化工行業應用最廣泛的液位測量?jī)x表之一，其就地顯示與遠傳功能的協同設計體現了現代工業儀表發展的核心理念。西安相遠科技有限公司結合二十余年行業經驗，深入解析這一設計背后的工程邏輯與應用價值。

一、就地顯示功能的不可替代性

1.1 現場操作與維護的即時需求

化工生產現場常需進行設備巡檢、手動操作和應急處理。就地顯示提供無需依賴外部系統的直觀液位讀數，即使在全廠斷電或控制系統故障時，仍能提供可靠的視覺指示。磁翻板液位計通過磁性耦合原理，使翻板隨液位變化而翻轉，形成清晰的顏色對比，可在10米外準確辨識液位高度。

1.2 安全驗證與冗余保障

根據《石油化工自動化儀表選型設計規范》（SH/T 3005-2016），涉及危險化學品的儲罐和反應器必須配備獨立于控制系統的就地指示裝置。磁翻板液位計的就地顯示功能為DCS/PLC系統提供了重要的現場驗證手段，形成測量冗余，大幅降低因信號傳輸故障導致的誤判風險。

1.3 校準與調試的便利性

儀表安裝調試和定期校準時，技術人員需要現場參照標準。磁翻板液位計直接顯示實際液位，為遠傳變送器的校準提供物理基準，簡化了維護流程，縮短了停車時間。

二、遠傳功能的系統集成優勢

2.1 集中監控與自動化控制

現代化工裝置趨向大型化、連續化，遠傳信號將液位數據實時傳送至中央控制室，實現：

• 多測點數據的集中顯示與趨勢分析

• 與泵、閥等執行機構的聯鎖控制

• 高低液位報警及安全聯鎖（SIS）觸發

• 生產數據的自動記錄與報表生成

2.2 預測性維護與智能管理

配備4-20mA/HART/Profibus-PA等輸出協議的磁翻板液位計，可將設備狀態數據接入工廠數字化平臺。西安相遠科技的新型智能磁翻板液位計更支持：

• 液位變化速率分析

• 儀表健康狀態自診斷

• 預測性維護提醒

• 與ERP/MES系統的數據集成

3.3 安全距離與危險區域監測

對于高溫、高壓、有毒或易燃介質的儲罐，遠傳功能使操作人員能夠在安全距離或控制室內監控液位，符合《爆炸危險環境電力裝置設計規范》（GB 50058-2014）中減少危險區域人員暴露的要求。

三、就地與遠傳的協同效應：1+1>2

3.1 多層次的安全防護體系

化工過程安全遵循“縱深防御”原則。磁翻板液位計的雙重指示功能構建了三級液位安全防護：

• 第一級：就地顯示提供物理層指示

• 第二級：遠傳信號實現控制室監控

• 第三級：獨立開關量報警點提供安全聯鎖

3.2 故障診斷與快速響應

當遠傳信號與就地顯示出現偏差時，可快速定位故障點：

• 就地顯示正常而遠傳異常：信號傳輸系統故障

• 兩者均異常：儀表本體或過程連接問題
  這種對比診斷能力大幅縮短了故障排除時間。

3.3 適應多元化操作場景

不同崗位人員對液位信息有不同需求：

• 現場操作人員：依賴就地顯示進行裝卸料、采樣等操作

• 控制室操作員：通過遠傳數據監控全廠平衡

• 管理人員：利用歷史數據進行生產優化

四、西安相遠科技的產品創新實踐

作為西北地區領先的液位儀表制造商，西安相遠科技有限公司將“就地-遠傳一體化設計”理念深度融入產品研發：

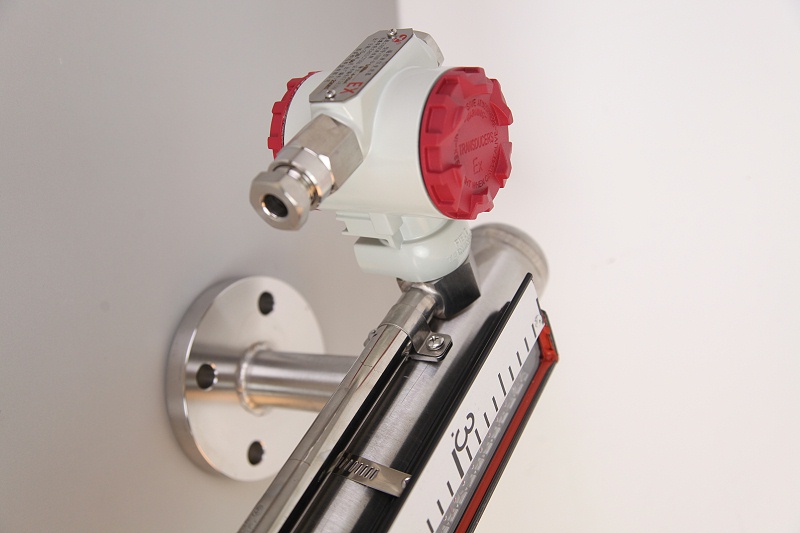

4.1 UHF-XXX系列智能磁翻板液位計

• 雙模顯示系統：高對比度翻板顯示+LCD數字顯示

• 多協議輸出：兼容4-20mA/HART/Modbus等多種工業協議

• 模塊化設計：可就地顯示單元與遠傳單元獨立安裝維護

• 高溫高壓應用：采用特殊磁性材料與密封技術，適用于-196℃~450℃、0~25MPa工況

4.2 定制化解決方案

針對化工行業特殊需求，提供：

• 帶蒸汽夾套的低溫易凝介質專用型

• 鈦材、哈氏合金等耐腐蝕材質

• 防爆等級達Ex d IIC T6的防爆型

• 食品醫藥行業衛生型設計

五、行業趨勢與技術展望

隨著工業4.0和智能工廠建設推進，磁翻板液位計正朝著以下方向發展：

5.1 無線遠傳技術的融合

在現有有線遠傳基礎上，集成LoRa、NB-IoT等無線傳輸技術，解決布線困難區域的監測難題。

5.2 增強現實（AR）輔助維護

通過AR技術將遠傳數據與現場設備虛實結合，提升維護效率。

5.3 預測性維護算法

基于機器學習算法分析液位波動模式，預測設備故障和工藝異常。

結語

在化工生產這一高度復雜且對安全性要求極高的領域，磁翻板液位計的就地顯示與遠傳功能不是簡單的功能疊加，而是基于工程實踐的安全哲學體現。西安相遠科技有限公司深耕液位測量領域二十余年，深刻理解這種“現場可靠性與系統智能性”的平衡藝術。我們的產品不僅滿足功能需求，更致力于通過技術創新，為客戶構建更安全、更高效、更智能的液位測量解決方案。

正確選擇和應用兼具就地與遠傳功能的磁翻板液位計，是構建現代化工儀表系統的基礎，也是實現安全生產和智能化管理的重要保障。西安相遠科技愿與行業伙伴共同推進儀表技術的創新應用，為中國化工行業的高質量發展貢獻力量。
