在工業自動化控制中，液位變送器作為感知介質液位高度的“眼睛”，其重要性不言而喻。特別是在化工、電力、制藥等復雜工況下，如何精準、安全地獲取液位信號，一直是工程師關注的焦點。西安相遠科技有限公司，作為一家擁有27年生產經驗的老牌液位計廠家，深耕液位儀表領域，致力于為不同工況下的客戶提供完整的液位計選型服務及專業的解決方案。本文將詳細解析其核心產品之一——捆綁式液位變送器的工作原理與調試方法。

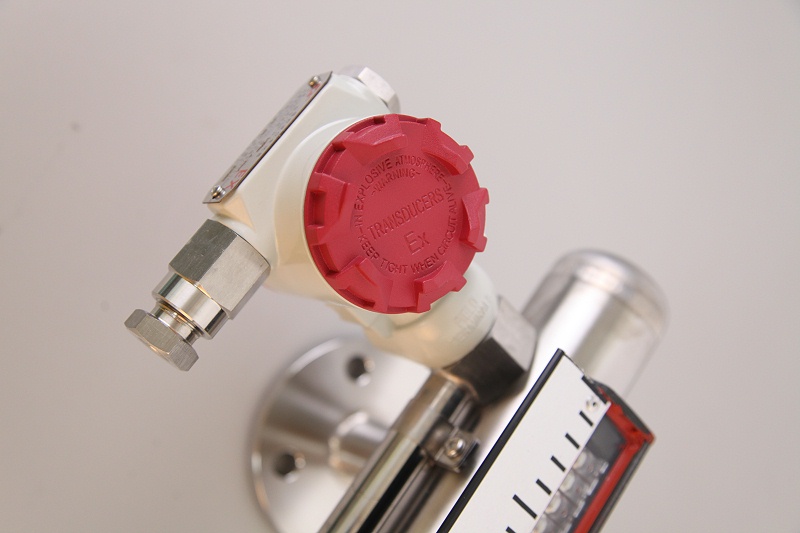

一、什么是捆綁式液位變送器？

捆綁式液位變送器通常與磁性浮子液位計配套使用，也被稱為遠傳變送器或干簧管液位變送器。它采用非接觸式捆綁設計，將傳感器模塊固定在液位計的主導管外側，既不占用介質空間，又能實現實時遠程監控和信號輸出。

二、工作原理

捆綁式液位變送器的工作原理基于磁耦合原理和電阻鏈分壓技術。

磁耦合觸發：當磁性浮子隨著液位在主導管內上下移動時，浮子內部的永磁體會產生一個磁場。這個磁場穿透非磁化的主導管壁，作用于捆綁在外側的變送器傳感器部分。

電阻鏈變化：變送器傳感器內部排列著一組干簧管芯片和精密電阻。當浮子磁場移動到某一位置時，對應位置的干簧管受磁力作用而吸合，從而使接入電路的電阻值發生變化。

信號轉換：變送器內的轉換模塊將變化的電阻值線性轉換為標準的工業信號，通常為二線制4-20mA DC信號。這一信號可以直接接入PLC（可編程邏輯控制器）、DCS（集散控制系統）或二次儀表，從而實現液位的遠程顯示、控制和報警。

這種原理決定了其具有分辨率可選（5mm或10mm）、穩定性高、不受介質起泡和導電性影響的優點。

三、調試方法

正確的調試是保證液位變送器測量精度的關鍵。西安相遠科技出廠的捆綁式變送器通常已用抱箍固定并經過初步標定，但在現場安裝前或使用一段時間后，建議按照以下步驟進行校驗：

1. 整體調試（推薦）

安裝前，可卸下液位計下法蘭，人為移動磁性浮子至實際液位的零點和滿度位置。觀察指示器示數是否與變送器輸出電流相對應（0%→4mA，100%→20mA）。

2. 單獨調試

也可將變送器拆下進行單獨調試：

零位校準：使用專用磁鋼置于變送器傳感器部分的零位標記處，此時萬用表讀取的輸出電流應為4mA。若不準確，可調節線路板上的零位電位器（Z）。

滿度校準：將磁鋼移至滿度標記處，輸出電流應為20mA。若不準確，調節量程電位器（S）。需反復調整零位和滿度，直至兩者均符合要求。

3. 安裝復位

單獨調試完成后，務必用抱箍將變送器重新固定在液位計主導管外側。此時需注意：液位計的下引液管中心線必須對準指示器刻度標尺的零位和變送器傳感器部分的零位標記處，這是確保后續測量準確的前提。

四、選型要點與解決方案

盡管捆綁式液位變送器應用廣泛，但在實際選型中，工程師仍需面對各種復雜的工況挑戰。作為27年的生產廠家，西安相遠科技建議用戶在選型時重點關注以下幾個方面，以便提供更匹配的解決方案：

介質特性：

腐蝕性介質（如酸、堿）：需選用304襯PTFE（聚四氟乙烯）或316L不銹鋼材質的變送器外殼及捆綁組件。

粘稠或易結晶介質：需考慮伴熱或特殊接口設計，防止浮子卡阻。

溫壓范圍：

高溫高壓環境需確認變送器的使用范圍。常規產品通常耐受≤120℃的溫度，若超出范圍需特殊定制。

防爆要求：

在石油化工等易燃易爆場所，必須選擇帶有防爆認證的產品，如隔爆型（Exd II CT5）或本安型，確保系統安全。

信號與顯示：

根據自控系統需求選擇4-20mA、HART協議或RS485通訊。對于只有單個安裝接口的儲罐，西安相遠科技還提供一體式溫度液位遠傳變送器，可同時實現液位和溫度的雙重測量與顯示，為客戶節省一個安裝口。

五、為什么選擇西安相遠科技？

27年行業積淀：自1999年成立以來，始終專注于物位儀表的研發與生產，產品線涵蓋磁翻板液位計、投入式液位計、超聲波液位計、雷達液位計等全系列產品，能夠應對各種復雜的現場情況。

深度定制能力：不局限于標準品銷售，而是深入客戶工藝，根據不同的介質密度、壓力、溫度和腐蝕性，提供完整的液位計選型方案和一站式采購服務。

可靠的產品質量：從干簧管電阻鏈的精密焊接，到整機的老化測試，嚴格把控每一道工序，確保4-20mA信號輸出的長期穩定性。

捆綁式液位變送器以其安裝簡便、維護成本低、信號穩定等優點，成為磁翻板液位計實現遠傳功能的首選搭檔。正確的原理理解和精準的調試是保證其長期穩定運行的基礎。西安相遠科技憑借27年的制造經驗，不僅為您提供高品質的液位變送器產品，更致力于做您工廠的“液位管家”，提供從選型指導到售后維護的全生命周期服務。

如果您在液位測量中遇到難題，歡迎隨時咨詢西安相遠科技有限公司，我們將為您定制最合適的解決方案。
