在工業流程中，儲罐的液位測量是保證生產安全、穩定與控制的關鍵環節。然而，當儲罐內介質容易產生或存在泡沫時，這一看似簡單的任務就變得極具挑戰性。泡沫，作為一種介于液體和氣體之間的不穩定介質，其物理特性（如密度、介電常數、聲阻抗）與本體液體截然不同，會嚴重干擾許多傳統液位計的測量信號，導致讀數失準、跳動甚至完全失效。

因此，在為存在泡沫的儲罐選擇液位計時，絕不能簡單套用常規方案。以下是需要深入分析和特別關注的幾個關鍵因素。

一、 泡沫的特性分析：知己知彼

在選擇儀表前，首先必須充分了解“對手”——泡沫本身。

1. 泡沫的穩定性：

   • 干/穩定泡沫：氣泡間液膜較厚，排液慢，存在時間長。這類泡沫對依賴表面反射原理的儀表（如雷達、超聲波）影響最大。

   • 濕/不穩定泡沫：氣泡易破裂，存在時間短。這類泡沫影響相對較小，但可能導致測量值頻繁波動。

2. 泡沫的厚度與密度：

   • 厚泡沫層：可能被某些儀表誤判為液面，導致重大誤差。

   • 泡沫密度：密度變化會影響基于重量或壓力測量的儀表。

3. 泡沫的成因：

   • 是攪拌、噴射等物理過程產生的？還是介質本身（如表面活性劑、蛋白質）的化學性質導致的？了解成因有助于從工藝上緩解泡沫，從而降低對儀表的要求。

二、 液位計選型的核心考量因素

基于對泡沫特性的理解，我們可以從以下幾個核心維度來評估和選擇最合適的液位計。

1. 測量原理的“穿透”能力

這是最根本的選擇標準。儀表的測量信號必須能夠“忽略”泡沫或穿透泡沫層，準確探測到真實液面。

• 推薦選擇：穿透能力強的儀表

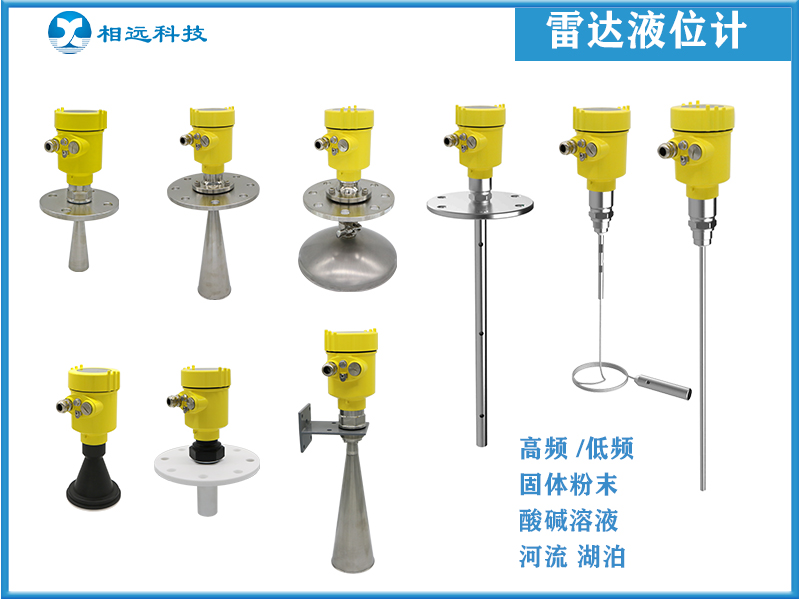

  • 導波雷達液位計：這是存在泡沫工況的首選方案之一。導波雷達通過金屬纜繩或桿引導微波信號。當信號遇到泡沫時，大部分能量會沿導波體繼續傳播，直至遇到介電常數突變的真實液面才會產生強烈的反射。它對泡沫的“免疫力”非常強，尤其適用于厚而穩定的泡沫層。

  • 同軸管雷達液位計：原理類似導波雷達，信號在一條金屬管內傳輸，抗泡沫、抗蒸汽和抗凝結干擾能力優異，非常適合帶攪拌的易起泡容器。

  • 電容式液位計：通過測量探頭與罐壁間的電容變化來檢測液位。如果泡沫的介電常數與液體相近，它對測量的影響就很小。但若泡沫與液體介電常數差異大，則需要謹慎選型和標定。

  • 差壓式液位計：通過測量罐底壓力來推算液位。如果泡沫密度與液體接近，且泡沫層不是特別厚，其測量值相對可靠。但需要注意：泡沫層會產生一個額外的靜壓頭，如果泡沫密度和厚度不穩定，會導致測量誤差。安裝吹掃裝置可以緩解取壓口被泡沫堵塞的問題。

• 謹慎選擇或需規避的儀表

  • 超聲波液位計：通常不推薦。聲波在泡沫表面會發生大量散射和吸收，導致信號衰減嚴重，可能無法接收到回波，或回波信號微弱、跳動劇烈。

  • 非接觸式雷達液位計 ：高頻雷達信號可能在泡沫表面就被反射回來，將泡沫面誤報為真實液面。只有在泡沫層非常薄、非常稀的情況下，部分信號才能穿透，但風險較高。

  • 浮子/浮球式液位計：浮子可能被困在泡沫層中，無法隨真實液面自由移動，導致卡滯和錯誤指示。

2. 過程連接與安裝位置

正確的安裝可以最大限度地減少泡沫的影響。

• 旁通管：一個非常有效的解決方案。將液位計安裝在罐體側面的一個垂直旁通管上。泡沫在狹窄的旁通管內不易形成或穩定性差，從而使儀表能夠測量到相對純凈的液面。這對于浮子式、電容式等許多儀表都適用。

• 避開干擾源：安裝位置應遠離進料口、攪拌器、噴淋裝置等容易產生泡沫的區域。

• 導波雷達的纜繩/桿長度：應確保導波體能夠深入到泡沫層之下，接觸到真實液體。

3. 儀表參數與調試

• 信號處理算法：先進的液位計具備強大的數字信號處理能力，可以智能地過濾掉來自泡沫的虛假回波，鎖定真實液面回波。在選型和調試時，應關注儀表的這一功能。

• 回波曲線（ECA）分析：對于雷達液位計，能夠查看回波曲線是至關重要的。它允許工程師在現場直觀地看到泡沫回波和真實液面回波，并通過設置合理的門檻值來“屏蔽”泡沫干擾。

三、 選型建議總結

結論

在存在泡沫的儲罐中選擇液位計，是一項需要綜合考量工藝介質、泡沫特性和測量需求的系統工程。導波雷達和同軸管雷達因其卓越的穿透能力，在大多數情況下是優先考慮的選擇。而當工況允許時，采用旁通管安裝方式可以極大地?cái)U(kuò)展儀表選型的范圍并提升測量可靠性。

最終，最穩妥的方案是與專業的儀表工程師進行深入溝通，盡可能提供詳細的工藝參數，甚至在條件允許時進行現場測試，從而確保所選液位計能夠在充滿挑戰的泡沫環境中，提供長期穩定、精確的液位數據，為安全生產和高效運營保駕護航。
